| 🏡Nhãn hiệu-xuất xứ | 🔟 Vina - Việt Nam |
|---|---|
| 💚Mã sản phẩm | 👑CXV/Fr, FRN, NH-YJV |
| Tên sản phẩm | Cáp chống cháy có khói halogen 4x+1x |
| Quy cách | Cu/Mica/XLPE/Fr-PVC 4x+1x |
| 🆒Điện áp | 💎0.6/1kV (1.2kV) - cáp hạ thế |
| Tiêu chuẩn | IEC 60331,IEC 60332,BS 6387 |
| ✅Loại | 🌍Fire Resistant (Mica tape) |
| 🔔Số lõi | 5 lõi 4P+N 💰 |
| ⏰Chịu nhiệt | 650°C, 750°C, 830°C, 950°C |
| 🧱Đặt hàng | 💲Bảng giá cáp chống cháy CXV/FRN 4x+1x |
| 📗Tài liệu | Catalogue cáp chống cháy CXV/FRN 4x+1x |

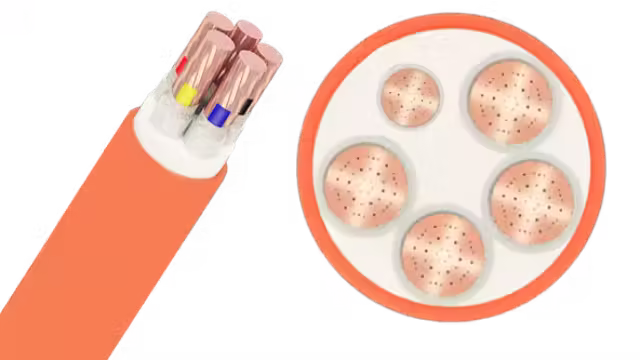

Quy cách cáp chống cháy CXV/FR - Cu/Mica/XLPE/Fr-PVC 4x+1x
Cáp chống cháy FR/CXV Fire Retandant Cable - có quy cách cấu tạo như sau:
Quy cách: Cu/Mica/XLPE/FRLS; Cu/Mica/XLPE/Fr-PVC; Cu/Mica/XLPE/LSHF; Cu/Mica/XLPE/LSZH
Ký hiệu: CXV/Fr, Mica/CXV, CXV/FRN, NH-YJV, N2XY FE-180 1x
Mô tả: Cáp chống cháy 5 lõi: Fr/CXV 4x+1x
Kết cấu: Lõi đồng bện nén hoặc không nén cấp 2 (class 2), Cách điện XLPE, HDPE
Lớp chống cháy: Băng chống cháy mica (Fire Retardant Mica tape IEC 60331-1), Vỏ bọc chống cháy lan, chống bén FR-PVC (Flame Retardant Fr-PVC).
Băng chống cháy Mica tape 6387 cat C.W.Z (chống cháy trong điều kiện phun nước, va đập)
Điện áp: 0.6/1kV
Tiêu chuẩn: TCVN 5935-1; IEC 60502-1; BS ; ICEA/UL ; GB/T 12706.1
Nhiệt độ làm việc liên tục: 90ºC
Khả năng chống cháy: 750ºC 90 phút IEC 60331-21, 830ºC 120 phút IEC 60331-1/ IEC 60331-2. 950ºC 3 giờ BS 6387 type C, 650ºC 15 phút với nước BS 6387 type W, 950ºC 15 phút có va đập BS 6387 type Z
Màu sắc vỏ: Cam, đen. Màu sắc lõi : trắng
Sử dụng: Cáp chống cháy cho hệ thống điện ba pha
Bảng giá cáp chống cháy CXV/FRN - Cu/Mica/XLPE/Fr-PVC 4x+1x
Đơn giá làm dự toán, chưa bao gồm mức chiết khấu hệ thống, chiết khấu số lượng, chiết khấu thị trường, chiết khấu tồn kho và chiết khấu bán hàng. Liên hệ với bộ phận bán hàng để được cập nhật thông tin mới nhất
Xem thêm bảng giá đầy đủ các loại cáp điện chống cháy:
Bảng giá cáp chống cháy mới nhất
Full dowload bảng giá cáp chống cháy
Catalogue cáp chống cháy NH-YJV - Cu/Mica/XLPE/Fr-PVC 4x+1x
Bảng thông số kỹ thuật áp dụng theo tiêu chuẩn AS/NSZ 5000.1 ; TCVN 5935-1/IEC 60502-1; IEC 60331; IEC 60332; BS 6387
Cáp điện thí nghiệm phải đáp ứng tối thiếu các thiểu trong bảng dưới, và có thể sản xuất các thông số tốt hơn
| STT | Mã Sản phẩm | Sợi Pha | Sợi trung tính | Vỏ bọc | Đk tổng | Khối lượng | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lõi | ĐK Lõi | Cách điện | Điện trở | Lõi | ĐK Lõi | Cách điện | Điện trở | |||||
| No. | P.Code | Conductor | Con.Dia | Insunation | Resistance | Conductor | Con.Dia | Insunation | Resistance | Sheath | Over.Dia | Weight |
| mm² | Nº/mm | mm | mm | Ω/km | Nº/mm | mm | mm | Ω/km | mm | mm | kg/km | |
| Lõi | ĐK Lõi | Cách điện | Điện trở | Lõi | ĐK Lõi | Cách điện | Điện trở | |||||
| No. | P.Code | Conductor | Con.Dia | Insunation | Resistance | Conductor | Con.Dia | Insunation | Resistance | Sheath | Over.Dia | Weight |
| mm² | Nº/mm | mm | mm | Ω/km | Nº/mm | mm | mm | Ω/km | mm | mm | kg/km | |
| 1 | NH-YJV 4x2.5+1x1.5 | 7/0.67 | 2.2 | 0.7 | 4.61 | 7/0.52 | 1.7 | 0.7 | 12.1 | 1.8 | 16.6 | 352 |
| 2 | NH-YJV 4x4+1x2.5 | 7/0.86 | 2.7 | 0.7 | 3.08 | 7/0.67 | 2.2 | 0.7 | 7.41 | 1.8 | 18.4 | 470 |
| 3 | NH-YJV 4x6+1x4 | 7/1.04 | 3.3 | 0.7 | 1.83 | 7/0.86 | 2.7 | 0.7 | 4.61 | 1.8 | 20.4 | 577 |
| 4 | NH-YJV 4x10+1x6 | 7/cc | 3.6 - 4.0 | 0.7 | 1.15 | 7/1.04 | 3.3 | 0.7 | 3.08 | 1.8 | 22.0 | 795 |
| 5 | NH-YJV 4x16+1x10 | 7/cc | 4.6 - 5.2 | 0.7 | 0.727 | 7/cc | 3.6 - 4.0 | 0.7 | 1.83 | 1.8 | 24.9 | 1,129 |
| 6 | NH-YJV 4x25+1x16 | 7/cc | 5.6 - 6.5 | 0.9 | 0.524 | 7/cc | 4.6 - 5.2 | 0.7 | 1.15 | 1.8 | 29.3 | 1,580 |
| 7 | NH-YJV 4x35+1x16 | 7/cc | 6.6 - 7.5 | 0.9 | 0.524 | 7/cc | 4.6 - 5.2 | 0.7 | 1.15 | 1.9 | 31.9 | 2,003 |
| 8 | NH-YJV 4x35+1x25 | 7/cc | 6.6 - 7.5 | 0.9 | 0.4 | 7/cc | 5.6 - 6.5 | 0.9 | 0.727 | 1.9 | 33.4 | 2,141 |
| 9 | NH-YJV 4x50+1x25 | 19/cc | 7.7 - 8.6 | 1.0 | 0.268 | 7/cc | 5.6 - 6.5 | 0.9 | 0.727 | 2.0 | 35.5 | 2,566 |
| 10 | NH-YJV 4x50+1x35 | 19/cc | 7.7 - 8.6 | 1.0 | 0.268 | 7/cc | 6.6 - 7.5 | 0.9 | 0.524 | 2.1 | 36.9 | 2,844 |
| 11 | NH-YJV 4x70+1x35 | 19/cc | 9.3 - 10.2 | 1.1 | 0.193 | 7/cc | 6.6 - 7.5 | 0.9 | 0.524 | 2.2 | 41.3 | 3,761 |
| 12 | NH-YJV 4x70+1x50 | 19/cc | 9.3 - 10.2 | 1.1 | 0.193 | 7/cc | 7.7 - 8.6 | 1.0 | 0.4 | 2.2 | 42.7 | 3,826 |
| 13 | NH-YJV 4x95+1x50 | 19/cc | 11.0 - 12.0 | 1.1 | 0.153 | 7/cc | 7.7 - 8.6 | 1.0 | 0.4 | 2.4 | 45.0 | 4,936 |
| 14 | NH-YJV 4x95+1x70 | 19/cc | 11.0 - 12.0 | 1.1 | 0.153 | 19/cc | 9.3 - 10.2 | 1.1 | 0.268 | 2.4 | 47.0 | 5,185 |
| 15 | NH-YJV 4x120+1x70 | 19/cc | 12.3 - 13.5 | 1.2 | 0.124 | 19/cc | 9.3 - 10.2 | 1.1 | 0.268 | 2.5 | 50.3 | 6,211 |
| 16 | NH-YJV 4x120+1x95 | 19/cc | 12.3 - 13.5 | 1.2 | 0.124 | 19/cc | 11 - 12 | 1.1 | 0.193 | 2.6 | 52.2 | 6,558 |
| 17 | NH-YJV 4x150+1x70 | 19/cc | 13.7 - 15.0 | 1.4 | 0.0991 | 19/cc | 9.3 - 10.2 | 1.1 | 0.268 | 2.7 | 54.8 | 7,478 |
| 18 | NH-YJV 4x150+1x95 | 19/cc | 13.7 - 15.0 | 1.4 | 0.0991 | 19/cc | 11.0 - 12.0 | 1.1 | 0.193 | 2.7 | 56.5 | 7,809 |
| 19 | NH-YJV 4x150+1x120 | 19/cc | 13.7 - 15.0 | 1.4 | 0.0754 | 19/cc | 12.3 - 13.5 | 1.2 | 0.153 | 2.8 | 58.3 | 8,106 |
| 20 | NH-YJV 4x185+1x95 | 37/cc | 15.3 - 16.8 | 1.6 | 0.0754 | 19/cc | 11.0 - 12.0 | 1.1 | 0.193 | 2.9 | 61.0 | 9,314 |
| 21 | NH-YJV 4x185+1x120 | 37/cc | 15.3 - 16.8 | 1.6 | 0.0601 | 19/cc | 12.3 - 13.5 | 1.2 | 0.153 | 2.9 | 62.5 | 9,624 |
| 22 | NH-YJV 4x185+1x150 | 37/cc | 15.3 - 16.8 | 1.6 | 0.0601 | 19/cc | 13.7 - 15.0 | 1.4 | 0.124 | 3.0 | 64.8 | 10,037 |
| 23 | NH-YJV 4x240+1x120 | 37/cc | 17.6 - 19.2 | 1.7 | 0.0601 | 19/cc | 12.3 - 13.5 | 1.2 | 0.153 | 3.1 | 68.5 | 12,052 |
| 24 | NH-YJV 4x240+1x150 | 37/cc | 17.6 - 19.2 | 1.7 | 0.047 | 19/cc | 13.7 - 15.0 | 1.4 | 0.124 | 3.2 | 70.8 | 12,481 |
| 25 | NH-YJV 4x240+1x185 | 37/cc | 17.6 - 19.2 | 1.7 | 0.047 | 37/cc | 15.3 - 16.8 | 1.6 | 0.0991 | 3.2 | 72.7 | 12,935 |
| 26 | NH-YJV 4x300+1x150 | 37/cc | 19.7 - 21.6 | 1.8 | 0.047 | 19/cc | 13.7 - 15.0 | 1.4 | 0.124 | 3.3 | 75.7 | 14,964 |
| 27 | NH-YJV 4x300+1x185 | 37/cc | 19.7 - 21.6 | 1.8 | 0.047 | 37/cc | 15.3 - 16.8 | 1.6 | 0.0991 | 3.4 | 77.9 | 15,464 |
| 28 | NH-YJV 4x300+1x240 | 37/cc | 19.7 - 21.6 | 1.8 | 0.047 | 37/cc | 17.6 - 19.2 | 1.7 | 0.0754 | 3.5 | 80.9 | 16,226 |
Catalogue cáp điện chống cháy
Full Dowload Catalogue cáp điện chống cháy
Khái niệm, viết tắt:
P.Code: mã sản phẩm, gồm mã quy cách: CXV/Fr, CXV/FRLS, CXV/Mica, FRN, NH-YJV và tiết diện lõi
Conductor: Cấu tạo lõi, gồm số sợi, đường kính sợi. CC (compact) là các sợi được bện nén chặt
Con.Dia (Conductor diameter): Đường kính ruột dẫn
Over.Dia (Overall diameter): Đường kính ngoài (đường kính tổng)
Resistance: Điện trở một chiều (DC) lõi dẫn điện ở 20°C
